Qu’est-ce que le rayonnage industriel ?

Rayonnage industriel est une catégorie de structures de stockage en acier robustes conçues pour organiser, soutenir et fournir un accès systématique aux marchandises, matériaux et composants dans les entrepôts, les centres de distribution, les installations de fabrication et les entrepôts de vente au détail. Il s'agit de l'infrastructure de stockage fondamentale de la chaîne d'approvisionnement moderne. , permettant aux installations d'utiliser efficacement la hauteur verticale des bâtiments, d'organiser les stocks par type et par emplacement, et de permettre aux équipements de manutention mécanique (chariots élévateurs, chariots à mât rétractable, transpalettes) d'accéder aux charges stockées de manière fiable et sûre.

Contrairement aux rayonnages domestiques ou au stockage léger, les rayonnages industriels sont conçus pour supporter des charges importantes – généralement de plusieurs centaines de kilogrammes à plusieurs tonnes par position de stockage – et sont fabriqués à partir de profilés en acier de construction calculés, testés et certifiés pour répondre aux normes de charge nationales et internationales. Un système de rayonnage industriel correctement spécifié et installé peut augmenter la capacité de stockage utilisable de 200 % à 400 % par rapport à l'empilage au niveau du sol dans la même empreinte, ce qui en fait l'un des investissements d'infrastructure les plus rentables disponibles pour toute opération logistique ou manufacturière.

Les rayonnages industriels englobent une large famille de types de systèmes — depuis les rayonnages à palettes sélectifs standards et les rayonnages en porte-à-faux jusqu'aux solutions automatisées à grande hauteur et aux systèmes de flux dynamiques — chacun étant conçu pour une combinaison spécifique de type de charge, d'exigence de densité de stockage, de demande de débit et d'équipement de manutention.

En quoi les rayonnages industriels diffèrent des étagères standard

La distinction entre les rayonnages industriels et les rayonnages commerciaux ou domestiques standard est significative et va au-delà de l'échelle. Les rayonnages industriels sont conçus comme un système structurel – et non comme un produit d’ameublement – ​​et leurs spécifications, leur installation et leur utilisation sont régies par des normes d’ingénierie formelles.

• Capacité de charge : Rayonnage industriel beam levels typically carry 500 kg to 5,000 kg or more per level. Standard office or retail shelving is rated for 50 to 200 kg per shelf — an order of magnitude less.
• Hauteur : Rayonnage industriel routinely extends to 6, 10, or even 40 meters in automated high-bay warehouses. Standard shelving rarely exceeds 2.5 meters.
• Intégration des équipements de manutention : Rayonnage industriel is sized and spaced to accommodate forklift trucks, reach trucks, order pickers, and automated stacker cranes. Standard shelving is accessed manually.
• Ingénierie et certification : Rayonnage industriel systems are subject to structural engineering calculations, load testing, and certification under standards such as EN 15512, FEM 10.2.02, RMI, or AS 4084. They require formal installation by qualified personnel, floor anchor engineering, and mandatory load signage.
• Règlement de sécurité : Rayonnage industriel installations are subject to workplace health and safety legislation, mandatory periodic inspection requirements, and specific damage assessment and reporting protocols that do not apply to standard shelving.

Composants structurels de base des rayonnages industriels

Tous les systèmes de rayonnages industriels, quel que soit leur type, partagent un ensemble d'éléments structurels fondamentaux. Comprendre ces composants clarifie la manière dont le système supporte la charge, comment il est assemblé et où se concentrent les risques de dommages ou de panne.

Cadres verticaux

Les cadres verticaux sont les colonnes porteuses verticales de la structure de rayonnage. Chaque panneau de cadre se compose de deux colonnes verticales reliées entre elles par des éléments de contreventement horizontaux et diagonaux, formant une structure rigide en forme d'échelle. Les hauteurs de châssis vont de 2 mètres pour les systèmes de prélèvement à faible hauteur à 12 mètres ou plus pour les rayonnages sélectifs à grande hauteur. Le profil de section transversale et le calibre en acier de la colonne verticale déterminent la capacité de charge du système — les montants de section plus lourde supportent une charge axiale plus importante et résistent à des forces excentriques plus importantes dues à l'impact du chariot élévateur.

Poutres de charge

Les poutres de charge sont des éléments horizontaux qui s'étendent entre des paires de cadres verticaux, formant les étagères sur lesquelles reposent les palettes ou les marchandises. Ils se connectent aux colonnes verticales via un système de connecteur à clip ou à crochet qui permet un réglage de la hauteur par incréments (généralement 50 mm ou 75 mm) sans outils, permettant ainsi de reconfigurer le rayonnage à mesure que les dimensions du produit changent. La longueur des poutres et la profondeur des sections sont adaptées à la portée et à la charge : les poutres plus longues supportant des charges plus lourdes nécessitent des sections plus profondes pour limiter la flèche sous charge.

Plaques de base et ancrages au sol

Chaque cadre vertical est équipé d'une plaque de base en acier qui répartit la charge concentrée de la colonne dans la dalle de plancher de l'entrepôt. Les plaques de base sont fixées au sol avec des ancrages mécaniques ou chimiques, spécifiés par un ingénieur en structure en fonction des charges de rayonnage, du type d'ancrage et des caractéristiques de la dalle de béton. L'ancrage au sol est une exigence de sécurité non négociable selon toutes les principales normes de rayonnages industriels, les rayonnages non ancrés présentent un risque sérieux d'effondrement, en particulier en cas d'impact de chariot élévateur ou de conditions sismiques.

Entretoises de rangée et attaches de contreventement

Les entretoises de rangée sont des éléments horizontaux reliant les rangées de rayonnages dos à dos, maintenant un espacement constant entre les allées et offrant une stabilité latérale à la structure globale du rayonnage. Le contreventement plan (attaches horizontales au niveau de la poutre) et le contreventement de niveau supérieur renforcent davantage l'installation de rayonnage contre les forces latérales. Ces composants sont particulièrement importants dans les systèmes de rayonnages de grande hauteur et dans les régions soumises à une activité sismique.

Accessoires de sécurité et de protection

Une installation complète de rayonnage industriel comprend une gamme d'accessoires de protection et de sécurité : les protections de colonnes et les protecteurs de fin d'allée absorbent les impacts des chariots élévateurs avant qu'ils n'atteignent l'acier du rayonnage ; les goupilles de sécurité des poutres empêchent les poutres d'être délogeées par le contact vers le haut du chariot élévateur ; les plateaux en treillis métallique ou les barres de support de palettes offrent une surface de chargement sûre pour les palettes non standard ou les marchandises en vrac ; et des avis de charge obligatoires sur chaque travée informent les opérateurs de la charge maximale autorisée par niveau et par travée.

Principaux types de systèmes de rayonnages industriels

Les rayonnages industriels ne sont pas un produit unique mais une large famille de systèmes techniques, chacun optimisé pour un équilibre différent en termes de densité de stockage, d'accessibilité des produits, de vitesse de débit et de type d'équipement de manutention. La sélection du type de système approprié est l’une des décisions les plus importantes en matière de conception d’entrepôt.

Rayonnage à palettes sélectif

Le rayonnage sélectif à palettes est la forme de rayonnage industriel la plus utilisée dans le monde. Il stocke les palettes dans des positions à simple profondeur directement accessibles depuis l'allée, offrant 100% de sélectivité — n'importe quelle palette peut être récupérée à tout moment sans en déplacer une autre. Sa simplicité, sa flexibilité et sa compatibilité avec les chariots élévateurs à contrepoids et à mât rétractable standard en font le choix par défaut pour l'entreposage général avec une grande variété de références. Les hauteurs des poutres sont réglables, ce qui permet de reconfigurer le système à mesure que les gammes de produits changent au fil du temps.

Rayonnages drive-in et drive-in

Les rayonnages drive-in permettent aux chariots élévateurs d'entrer directement dans la structure de rayonnage, en plaçant les palettes sur des guides ferroviaires continus s'étendant sur toute la profondeur de la voie. Profondeurs de voie de 5 à 10 palettes ou plus sont courants, ce qui en fait le système de rayonnage statique à la plus haute densité disponible. Les rayonnages drive-in fonctionnent sur la base du dernier entré, premier sorti (LIFO). Les rayonnages drive-through offrent un accès depuis les deux extrémités de chaque voie, permettant une rotation premier entré, premier sorti (FIFO). Les deux types sont largement utilisés dans les entrepôts frigorifiques et les entrepôts de marchandises en vrac.

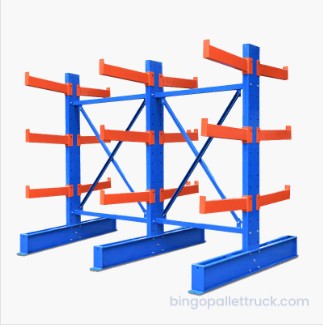

Rayonnage en porte-à-faux

Les rayonnages en porte-à-faux utilisent des bras horizontaux dépassant d'une colonne verticale centrale, sans obstruction verticale avant, ce qui en fait le système idéal pour stocker des articles longs, irréguliers ou surdimensionnés qui ne peuvent pas être logés dans des baies fermées conventionnelles. Le bois, les barres d'acier, les tuyaux, les matériaux en feuilles, les meubles et les composants automobiles sont tous des charges typiques des rayonnages en porte-à-faux. Les bras sont réglables en hauteur et peuvent être configurés pour des charges légères, moyennes ou lourdes en fonction de la taille de la section et de l'espacement des colonnes.

Rayonnage à flux de palettes

Le rayonnage à flux de palettes utilise des voies à rouleaux ou à roues inclinées dans des voies de stockage profondes, de sorte que les palettes s'écoulent par gravité d'une allée de chargement à l'arrière vers une face de récupération à l'avant. La véritable rotation FIFO est obtenue automatiquement , ce qui fait de ce système le choix privilégié pour les denrées périssables, les produits pharmaceutiques, les boissons et tout produit soumis à des exigences strictes en matière de rotation des codes de date. Des profondeurs de couloir de 10 à 20 positions de palettes offrent une densité de stockage très élevée combinée à une rotation des stocks garantie.

Rayonnage à poussée

Les rayonnages push-back utilisent des chariots imbriqués sur des rails inclinés dans chaque voie de stockage, pouvant généralement accueillir 2 à 5 palettes de profondeur . Le chargement d'une nouvelle palette repousse les palettes existantes ; lorsque la palette avant est retirée, les palettes restantes avancent par gravité. Ce système utilise des chariots à mât rétractable standard, offre une meilleure densité que les rayonnages sélectifs à une seule profondeur et est bien adapté aux opérations avec plusieurs palettes du même SKU qui ne nécessitent pas de rotation FIFO.

Rayonnage mezzanine et étagères à plusieurs niveaux

Les structures de rayonnage mezzanine créent des niveaux de plancher supplémentaires dans un entrepôt, doublant ou triplant efficacement la surface de plancher utilisable sans travaux de construction structurels. Les systèmes de rayonnages à plusieurs niveaux utilisent des passerelles et des escaliers pour donner accès à plusieurs niveaux d'étagères de prélèvement manuel, permettant ainsi le stockage de petites pièces à haute densité dans des installations où la surface au sol est limitée et où un grand nombre de références individuelles doivent être stockées de manière accessible.

Rayonnage mobile

Les rayonnages mobiles montent des baies de rayonnages sélectifs standard sur des bases motorisées fonctionnant sur des rails intégrés au sol. L'ensemble de l'installation de rayonnages est compacté en un seul bloc, avec une seule allée ouverte à tout moment. Cela élimine toutes les allées redondantes du plan d'étage, augmentant ainsi la capacité de stockage des palettes de jusqu'à 80% par rapport au soutirage sélectif statique dans la même zone. Les rayonnages mobiles sont particulièrement utiles dans les environnements à température contrôlée tels que les entrepôts frigorifiques et les chambres fortes pharmaceutiques, où la réfrigération des allées inutilisées représente un coût permanent important.

Systèmes automatisés de stockage et de récupération (AS/RS)

Au plus haut niveau de technologie de rayonnage industriel, les systèmes automatisés de stockage et de récupération intègrent des structures de rayonnage avec des transstockeurs robotisés, des chariots navettes ou des systèmes de marchandises à personne contrôlés par un système de gestion d'entrepôt (WMS). Les structures de rayonnage AS/RS à grande hauteur peuvent atteindre 30 à 45 mètres de hauteur , avec des transstockeurs atteignant des temps de cycle de 60 à 120 mouvements de palettes par heure et par allée. Ces systèmes offrent une densité de stockage maximale, une dépendance minimale en matière de main-d'œuvre et une précision de débit très élevée.

Comparaison des systèmes de rayonnages industriels

Le tableau ci-dessous fournit une comparaison structurée des principaux types de systèmes de rayonnages industriels selon les principaux critères de sélection utilisés dans la conception des entrepôts.

Industries et applications des rayonnages industriels

Les rayonnages industriels sous-tendent pratiquement tous les secteurs de l’économie moderne qui impliquent le stockage physique et le mouvement des marchandises. Sa polyvalence sur différents types de systèmes, capacités de charge et configurations le rend applicable depuis les petits points de distribution régionaux jusqu'aux plus grands centres de distribution automatisés du monde.

Distribution de détail et de commerce électronique

Les centres de distribution de détail et les entrepôts de traitement du commerce électronique fonctionnent avec des milliers de SKU actifs et doivent prendre en charge des cycles de réapprovisionnement rapides ainsi qu'une préparation de commandes individuelles à grande vitesse. Les rayonnages sélectifs – souvent associés à des rayonnages de préparation de commandes à plusieurs niveaux et à des systèmes automatisés de transport des marchandises vers la personne – offrent l'accessibilité et la flexibilité dont ces opérations ont besoin. La croissance des livraisons le jour même et le lendemain a fait d'une infrastructure de rayonnages dense et bien organisée un atout concurrentiel direct. dans la logistique de vente au détail.

Nourriture et boissons

Les entrepôts de produits alimentaires et de boissons ambiants, réfrigérés et surgelés comptent parmi les environnements les plus exigeants en matière de rayonnages industriels. Les espaces à température contrôlée sont coûteux à construire et à exploiter, ce qui rend la densité de stockage élevée – obtenue grâce à des rayonnages drive-in, à flux ou mobiles – économiquement critique. Les exigences strictes de rotation des stocks FIFO pour les marchandises périssables sont automatiquement satisfaites par les systèmes de flux de palettes. Les matériaux et revêtements des rayonnages doivent être conformes aux normes de sécurité alimentaire et résister aux effets corrosifs des produits chimiques de nettoyage et à une humidité élevée.

Produits pharmaceutiques et soins de santé

L’entreposage pharmaceutique exige les normes les plus élevées en matière de traçabilité des stocks, de contrôle de la température et de rotation des stocks. Les rayonnages industriels doivent être conformes aux BPD (bonnes pratiques de distribution) – avec des zones de stockage clairement définies, une séparation des lots et une précision documentée du prélèvement. Le soutirage à palettes pour les lignes à température contrôlée et le soutirage sélectif pour les produits ambiants sont tous deux largement utilisés. Les rayonnages mobiles sont de plus en plus utilisés pour le stockage de substances de grande valeur ou contrôlées. où l’efficacité de l’espace et la sécurité des accès sont des priorités.

Automobile et fabrication

Les magasins de composants, les supermarchés de lignes de production et les entrepôts de produits finis dans l'automobile et la fabrication générale s'appuient sur les rayonnages industriels pour contenir un mélange complexe de composants, allant des petites fixations sur des étagères à plusieurs niveaux aux grands sous-ensembles sur des rayonnages à palettes robustes ou des systèmes en porte-à-faux. La livraison juste à temps (JIT) sur les lignes de production nécessite un accès immédiat et fiable à chaque pièce, ce qui fait d'une sélectivité à 100 % une exigence essentielle dans ces environnements.

Construction, bois et matériaux de construction

Les commerçants du bâtiment, les parcs à bois et les distributeurs de matériaux de construction gèrent certains des profils de charge les plus difficiles en matière d'entreposage : des articles longs, lourds et de forme irrégulière tels que l'acier de construction, les tôles de toiture, les plaques de plâtre et le bois. Les rayonnages en porte-à-faux constituent la principale solution pour les marchandises de grand format, tandis que les rayonnages à palettes robustes manipulent des matériaux en sac, des briques et des blocs palettisés. De nombreuses installations combinent les deux types de systèmes dans un seul environnement de stockage intégré.

Logistique tierce (3PL)

Les prestataires de logistique contractuelle doivent servir plusieurs clients avec différents profils de produits à partir d'une seule installation partagée. Le rayonnage sélectif est presque universellement utilisé dans les entrepôts 3PL car ses hauteurs de poutre réglables, ses équipements de manutention compatibles et son accessibilité directe aux palettes en font le système le plus flexible pour s'adapter aux exigences changeantes des clients sans modification ou réinvestissement important des rayonnages.

Facteurs clés dans la spécification des rayonnages industriels

La spécification correcte d'un système de rayonnages industriels nécessite une analyse structurée de l'environnement de stockage, des caractéristiques des marchandises à stocker et des processus opérationnels que le système doit prendre en charge. Les erreurs de spécification (sous-dimensionnement de la capacité de charge, sélection du mauvais type de système ou non-prise en compte des dégagements de l'équipement de manutention) sont coûteuses à corriger après l'installation.

Poids et dimensions de la charge

Le poids et les dimensions de la charge de conception maximale par position de palette déterminent la profondeur et la longueur requises de la section de poutre, la section de colonne verticale et le nombre maximum de niveaux de poutre par cadre. Les charges de palettes industrielles typiques vont de 500 kg à 1 500 kg , avec des systèmes robustes conçus pour des charges supérieures à 3 000 kg par position de palette. Les dimensions en plan de la palette chargée déterminent la longueur minimale de la poutre et la profondeur du cadre, tandis que la hauteur chargée détermine l'inclinaison minimale du niveau de la poutre (espacement vertical entre les niveaux des poutres).

Hauteur libre du bâtiment et dalle de plancher

La hauteur libre disponible sous l'obstacle le plus bas du bâtiment (poutre de toit, panne, tuyauterie de gicleurs ou éclairage) détermine la hauteur maximale des rayonnages. Un dégagement minimum de 500 mm à 1 000 mm entre la palette chargée par le haut et la structure du bâtiment est nécessaire pour des raisons de sécurité incendie et de fonctionnement. La dalle de plancher de l'entrepôt doit être évaluée structurellement pour confirmer qu'elle peut supporter les charges ponctuelles concentrées des plaques de base des rayonnages dans des conditions de pleine charge sans fissuration ni tassement.

Équipement de manutention et largeur des allées

Le type d'équipement de manutention utilisé pour charger et récupérer sur les rayonnages détermine directement la largeur d'allée requise — et donc la proportion du sol de l'entrepôt occupé par les allées par rapport au stockage. Les chariots élévateurs à contrepoids standard nécessitent des allées de travail de 3 500 mm à 4 000 mm . Les chariots à mât rétractable fonctionnent dans des allées de 2 700 mm à 3 200 mm. Les chariots guidés pour allées étroites (NA) fonctionnent dans des allées aussi étroites que 2 100 mm à 2 500 mm, et les chariots à tourelle guidés pour allées très étroites (VNA) dans des allées de seulement 1 600 mm à 1 800 mm, augmentant ainsi considérablement le rapport entre l'espace de stockage et l'espace de circulation.

Conformité à la sécurité incendie

Les installations de rayonnages industriels doivent être conformes aux réglementations de sécurité incendie, qui exigent généralement des espaces de fumée entre les rangées de rayonnages dos à dos pour permettre à la chaleur et aux gaz de monter jusqu'aux détecteurs du niveau du toit, des systèmes de gicleurs dans les racks aux niveaux intermédiaires pour les rayonnages au-dessus de hauteurs définies et des configurations d'aménagement de stockage qui n'empêchent pas l'efficacité de la couverture de gicleurs aériens. La classification du risque d'incendie des marchandises stockées – combustibles standards, combustibles en tas, liquides inflammables – détermine les exigences spécifiques applicables à chaque installation.

Capacité de charge des rayonnages industriels et normes de sécurité

La sécurité structurelle d'une installation de rayonnage industriel dépend entièrement de la spécification correcte du système, de son installation correcte et de son fonctionnement à tout moment dans les limites de sa capacité nominale. La capacité de charge est définie à trois niveaux dans tout système de rayonnage, et les trois limites doivent être respectées simultanément.

• Capacité de charge unitaire (UDL par position de palette) : Le poids maximum d'une seule palette et de son contenu pouvant être placé sur une paire de poutres. Cette valeur dépend de la résistance de la section de poutre et de la capacité du cadre vertical à supporter les charges axiales et de flexion qui en résultent.
• Capacité au niveau du faisceau : La charge totale autorisée sur toutes les positions de palette sur une seule paire de poutres simultanément. Il ne s’agit pas simplement d’un multiple de la charge unitaire : la répartition de la charge sur la travée de la poutre affecte la contrainte de flexion dans la section de la poutre.
• Capacité de la baie : La charge totale autorisée sur tous les niveaux de poutres dans une seule travée de rayonnage, limitée par la capacité de charge axiale des colonnes verticales et la stabilité globale du cadre sous charge combinée.

Les principales normes internationales régissant les rayonnages industriels comprennent EN 15512 et EN 15620 (Europe), FEM 10.2.02 (Fédération européenne de manutention des matériaux), RMI ANSI MH16.1 (Amérique du Nord) et AS 4084 (Australie et Nouvelle-Zélande). Chaque baie de rayonnage installée doit afficher un avis de chargement obligatoire indiquant la charge unitaire autorisée, la capacité au niveau de la poutre et la capacité de la baie – visibles par tous les opérateurs utilisant le système.

Inspection et maintenance des rayonnages industriels

Les rayonnages industriels sont un système structurel soumis aux contraintes continues dues aux cycles de charge et aux impacts mineurs inévitables du fonctionnement quotidien des chariots élévateurs. Un programme d'inspection et de maintenance discipliné est essentiel pour maintenir l'intégrité structurelle, la conformité réglementaire et un environnement de travail sûr.

Niveaux et fréquence d’inspection

1. Contrôles opérationnels quotidiens : Tous les opérateurs d'entrepôt doivent être formés pour identifier et signaler immédiatement les dommages visibles aux rayonnages (montants pliés, poutres délogées ou fissurées, goupilles de sécurité manquantes, protections de colonne déplacées ou baies surchargées) dans le cadre de leur pratique de travail quotidienne.
2. Inspections documentées hebdomadaires : Un inspecteur interne des rayonnages désigné et formé doit effectuer une inspection systématique de toutes les baies de rayonnage au moins une fois par semaine, en enregistrant les résultats à l'aide d'un système standardisé de classification des dommages. Les baies marquées en rouge (dangereuses) doivent être déchargées et mises hors service immédiatement en attendant leur réparation.
3. Expertise annuelle : Un inspecteur indépendant et qualifié en matière de rayonnages doit effectuer un audit complet de l'ensemble de l'installation au moins une fois par an, en fournissant un rapport écrit formel contenant des recommandations d'actions correctives. Cette inspection annuelle est une exigence de la plupart des réglementations nationales en matière de sécurité des rayonnages.

Limites de dommages aux colonnes verticales

L'impact d'un chariot élévateur au niveau du sol est la forme la plus courante de dommages aux rayonnages. La plupart des principales normes précisent qu'une colonne verticale présentant une déformation (arc, courbure ou bosse) dépassant 3 mm mesurés sur une longueur de jauge de 300 mm doit être mis hors service et remplacé avant que la baie ne soit remise en service. Les dommages mineurs cumulés qui n’atteignent pas individuellement ce seuil peuvent également compromettre l’intégrité de la colonne au fil du temps, soulignant l’importance d’une inspection professionnelle régulière plutôt que de se fier uniquement à des contrôles visuels quotidiens.

Classification des dommages par code couleur

Le système de feux de signalisation des dommages de la SEMA (Storage Equipment Manufacturers Association), largement adopté à l'échelle internationale, classe les dommages causés aux rayonnages en vert (aucune action requise), orange (surveiller et planifier la réparation dans un délai défini) ou rouge (mettre immédiatement hors service). Ce système fournit un langage clair et cohérent pour communiquer l'état des rayonnages. entre opérateurs, responsables de la sécurité et ingénieurs d’inspection, quelle que soit leur formation technique.

L'impact des rayonnages industriels sur l'efficacité des entrepôts

La valeur stratégique des rayonnages industriels va bien au-delà de la simple fourniture d’un endroit où stocker les marchandises. Une installation de rayonnages bien conçue améliore directement la vitesse de traitement de l'entrepôt, la précision des stocks, la productivité du travail et les coûts opérationnels, ce qui se traduit par un avantage concurrentiel mesurable.

Densité de stockage et utilisation de l'espace

Un entrepôt utilisant uniquement l'empilage de blocs au niveau du sol sur 2 palettes de hauteur permet d'obtenir environ 0,8 positions de palettes par mètre carré de surface au sol . L'installation de rayonnages sélectifs de 6 mètres avec des allées pour chariots à mât rétractable augmente ce chiffre à 2,5 à 3,5 positions de palettes par mètre carré — plus que tripler la capacité de stockage effective dans la même superficie du bâtiment. Les systèmes automatisés à grande hauteur avec des structures de rayonnages de 30 mètres peuvent pousser la densité au-delà 8 à 10 positions de palettes par mètre carré .

Précision et traçabilité des stocks

Les rayonnages systématiques avec des adresses d'emplacement définies (baie, niveau et position) fournissent l'infrastructure physique pour les systèmes de gestion d'entrepôt (WMS) basés sur la localisation. Chaque palette se voit attribuer un emplacement de rayonnage spécifique et connu, permettant une visibilité des stocks en temps réel, un rangement et une récupération rapides, ainsi qu'un inventaire cyclique précis sans avoir besoin de fouiller l'entrepôt. Les installations de rayonnages gérées par WMS atteignent régulièrement des taux de précision des stocks supérieurs à 99,5 % , contre une précision de 90 à 95 % dans les environnements non structurés au sol.

Productivité du travail

Les rayonnages organisés avec un étiquetage clair des emplacements et un positionnement optimisé des produits (en plaçant les marchandises à rotation rapide dans les endroits les plus accessibles) réduisent le temps de trajet par tâche de prélèvement ou de réapprovisionnement, augmentant ainsi directement le nombre de tâches qu'un opérateur d'entrepôt peut effectuer par équipe. Dans les opérations à haut débit, l'optimisation de la disposition des rayonnages à elle seule peut améliorer la productivité des prélèvements en 15 à 30% sans aucun changement dans le personnel ou l’investissement technologique.

Installation de rayonnages industriels : un processus structuré

L'installation de rayonnages industriels est un processus de construction formel et non une tâche d'auto-assemblage. Cela nécessite un personnel qualifié, une surveillance technique et une vérification post-installation avant qu'une charge ne soit placée sur le système.

1. Enquête sur site : Mesurez l'empreinte au sol disponible, confirmez les hauteurs libres des obstructions, identifiez les positions des colonnes et des drains et commandez une évaluation technique structurelle de la capacité de charge de la dalle de plancher.
2. Conception et disposition du système : Élaborer un dessin d'installation à l'échelle montrant les rangées de rayonnages, les largeurs des allées, les itinéraires de sortie de secours, les espaces de fumée de sécurité incendie et les dégagements pour tourner les équipements de manutention. Confirmez toutes les spécifications des poutres et des montants par rapport aux exigences de charge.
3. Livraison et organisation des composants : Livrez et organisez les cadres verticaux, les poutres, les plaques de base, les ancrages et les accessoires par baie pour un séquencement d'installation efficace.
4. Montage et alignement du cadre : Érigez les cadres verticaux conformément au dessin d'implantation, vérifiez l'aplomb et le niveau, et calez les plaques de base au besoin pour s'adapter aux variations mineures du niveau du sol.
5. Ancrage au sol : Percez et installez des ancrages de sol selon le type spécifié, la profondeur d'encastrement et les valeurs de couple confirmées par l'ingénieur. Ne remplacez pas les spécifications des ancrages et n’omettez pas les ancrages d’une plaque de base.
6. Pose des poutres : Installez les poutres aux hauteurs correctes selon le dessin de conception, en confirmant que toutes les goupilles de sécurité des poutres sont entièrement engagées à chaque point de connexion avant de passer à la travée suivante.
7. Accessoires et avis de chargement : Installez des protections de colonne, des entretoises de rangée, des protecteurs d'extrémité d'allée, des ponts métalliques ou d'autres accessoires spécifiés. Fixez les avis de charge obligatoires sur chaque travée avant la mise en service.
8. Inspection avant mise en service : Effectuez une inspection formelle de l'installation terminée par rapport aux dessins de conception, confirmez que toutes les ancres sont installées et serrées, que toutes les goupilles de sécurité sont en place et que tous les avis de chargement sont affichés avant que des palettes ne soient placées sur le système.

Choisir le bon système de rayonnage industriel : cadre décisionnel

La sélection du système de rayonnages industriels le plus approprié pour une opération donnée nécessite une évaluation structurée de plusieurs facteurs interconnectés. Le cadre suivant guide le processus de décision depuis les exigences initiales jusqu'à la sélection du type de système.

• Combien de SKU doivent être stockés ? Un nombre élevé de SKU (des milliers de gammes de produits) nécessite une sélectivité élevée, ce qui pointe vers des rayonnages sélectifs ou des étagères mezzanine. Un faible nombre de SKU avec des volumes élevés par SKU favorise les systèmes à haute densité comme le drive-in ou le flow racking.
• La rotation des stocks FIFO est-elle requise ? Pour les marchandises périssables, les produits codés par date ou tout inventaire où le stock le plus ancien doit être consommé en premier, les rayonnages à flux de palettes ou les rayonnages drive-in offrent une rotation automatique FIFO. Les systèmes drive-in et push-back sont uniquement LIFO.
• Quels équipements de manutention sont disponibles ou prévus ? Le choix du type de chariot élévateur détermine la largeur des allées, ce qui a un impact direct sur la densité de stockage et la disposition des rayonnages. Confirmez la compatibilité des équipements avant de finaliser le type de rayonnage.
• Quel est le profil de charge ? Les marchandises palettisées standard conviennent aux rayonnages à palettes conventionnels. Les articles longs ou irréguliers nécessitent un rayonnage en porte-à-faux. Les charges très lourdes nécessitent des sections de montants et de poutres très résistantes. Les profils de charge mixtes peuvent nécessiter plusieurs types de rayonnages au sein de la même installation.
• Quelle est l’exigence de débit ? Les opérations à haut débit donnent la priorité à l’accessibilité et aux temps de cycle rapides plutôt qu’à la densité. Les opérations à faible débit et gourmandes en stockage peuvent accepter une sélectivité réduite en échange d’une densité maximale.
• Quelle est la hauteur de bâtiment disponible ? Les bâtiments plus hauts libèrent le potentiel des rayonnages à grande hauteur et des systèmes AS/RS, qui offrent leur plus grande valeur lorsque la hauteur libre du bâtiment dépasse 10 mètres. Les bâtiments inférieurs sont mieux desservis par les systèmes sélectifs ou drive-in conventionnels.
