Équipement de manutention robuste : charges nominales, rayonnages et guide de sélection

Une seule palette de pièces moulées usinées peut peser 1 200 kg et personne n’a envie de la déplacer deux fois à la main. Une fois que les charges unitaires dépassent environ 1,5 tonne, la question d'achat passe de quel chariot est le moins cher à quelle combinaison de camion, palette, rayonnage et emballage maintient cette charge stable, mobile et vérifiable pendant une décennie. Cette combinaison est ce que signifie réellement un équipement de manutention robuste.

La conclusion vient en premier car elle change la façon dont une spécification est rédigée. Les performances en service intensif sont une propriété de l’ensemble du système, et non de la machine seule. Un gerbeur électrique à conducteur debout de 2 000 kg associé à un plateau de palettes faible ou à une poutre de rayonnage trop longue tombera en panne plus tôt qu'un camion plus léger travaillant dans une baie bien adaptée. Le poids de la charge, le centre de charge, l’état du sol et la fréquence des cycles déterminent le résultat, et chacun doit être vérifié avant la signature d’un bon de commande.

Ce que signifie Heavy Duty dans la pratique

Les fournisseurs indiquent la capacité en kilogrammes, mais une seule évaluation cache trois variables : la distance entre la charge et le pied de fourche, la répartition uniforme de celle-ci sur le pont et le nombre de déplacements par équipe. Une charge de 1 500 kg sur une palette compacte de 1 200 x 1 000 mm est plus facile à manipuler que la même masse dans une longue caisse en acier, car le centre de charge avance et le moment de flexion sur le mât et le châssis augmente avec lui. La répartition des tâches permet d'organiser cette conversation avant une visite chez un fournisseur.

Deux chiffres méritent plus d’attention que la note globale. Le premier est le centre de charge imprimé sur la plaque signalétique, car la capacité utilisable diminue à mesure que le centre de charge se déplace vers l'extérieur. Le deuxième est la charge ponctuelle que le plancher doit supporter, puisqu'un camion de 3 000 kg équipé d'une lourde batterie peut pousser plusieurs tonnes sur une seule roue lorsqu'il est à l'arrêt.

Les quatre familles qui portent de lourdes charges

Quatre familles d'équipements couvrent presque tous les besoins lourds, et un projet devient coûteux lorsque l'une d'entre elles est traitée après coup.

Levage et déplacement

Les transpalettes manuels de 2 000 kg, 2 500 kg et 3 000 kg couvrent la majorité des charges palettisées dans la fabrication et la distribution. Au-delà, les unités motorisées prennent le relais : les transpalettes électriques à conducteur ou à conducteur debout peuvent traiter de 2 000 kg à 3 000 kg, tandis que les gerbeurs électriques couvrent les modèles à conducteur accompagnant de 500 kg jusqu'aux machines à conducteur porté 3 000 kg. La répartition pratique n'est pas seulement le poids, mais aussi la distance parcourue et la hauteur de levage. Déplacer 2 000 kg sur trente mètres sur un quai est une tâche de transpalette, tandis que soulever la même palette jusqu'à un niveau de poutre de 4 500 mm est une tâche de gerbeur ou de chariot à mât rétractable.

Plateformes de chargement

La palette sous la charge limite souvent le système avant le camion. Une palette moulée d'une seule pièce répartit les charges ponctuelles sur ses patins et son plateau, de sorte qu'une caisse de 1 200 kg qui bosse sur un mince plateau en bois se déplace en toute sécurité sur une plate-forme en plastique correctement spécifiée. Les modèles double face ajoutent un deuxième plateau afin que la palette puisse être manipulée des deux côtés, ce qui est important lorsque la même charge est empilée un jour et récupérée par un équipement différent le lendemain. Les dimensions viennent ensuite, car une palette de 1 200 x 1 000 mm s'adapte à la plus large gamme de tailles de rayonnages et de fourches standard, tandis que les formats régionaux tels que 1 200 x 800 mm et 1 100 x 1 100 mm nécessitent un équipement adapté.

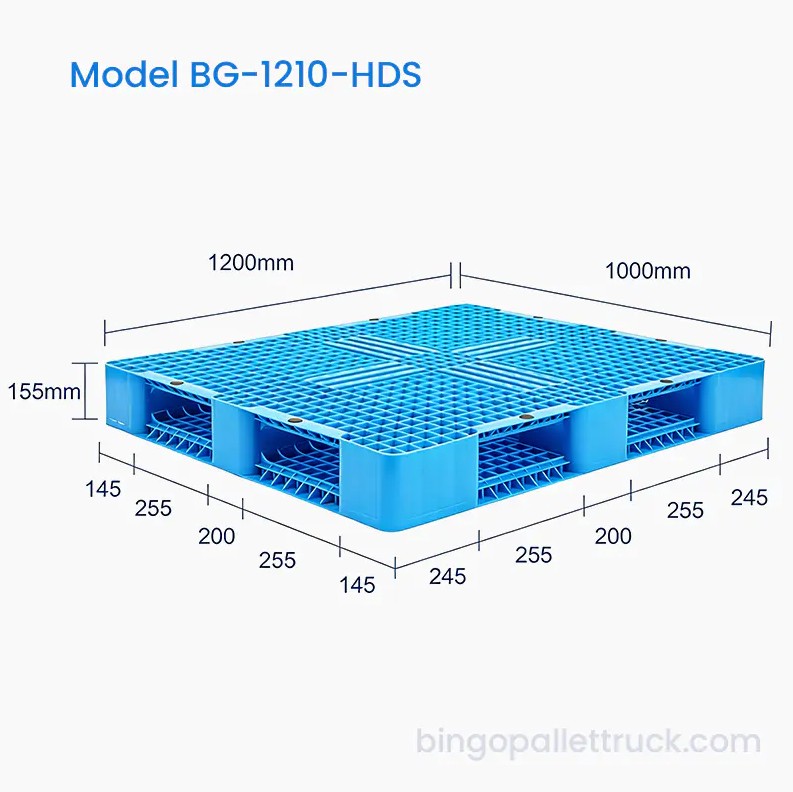

Palette en plastique double face 1200x1000mm pour la logistique lourde La palette en plastique robuste double face BG-1210-HDS est conçue pour les systèmes de rayonnages à grande hauteur et les entrepôts automatisés. De taille 1200×1000×155mm, il supporte 2000kg dynamique... Voir le produit →

Structures de stockage et unitisations

Les rayonnages supportent la moitié statique de la manutention lourde. Les rayonnages à palettes sélectifs restent la norme par défaut car chaque palette est directement accessible, mais la densité s'améliore rapidement lorsque les systèmes de drive-in, de refoulement, de flux de palettes ou de navette remplacent les voies à une seule profondeur. Structure mise à part, la capacité des poutres, les limites de déflexion et la capacité du cadre par niveau doivent être vérifiées par rapport à la palette la plus lourde de la flotte plutôt qu'à la palette moyenne. L'emballage boucle la boucle : le film étirable et le cerclage en PET ou PP maintiennent un carré de charge empilée, ce qui permet de soulever, retourner et déposer une unité de 1 400 kg sans perdre de couches.

Capacités de charge dans les classes d'équipement courantes

Ces bandes sont des gammes catalogue plutôt que le maximum auquel une machine peut être poussée avec un centre de charge favorable. Les transpalettes manuels, les transpalettes électriques à conducteur accompagnant et les transpalettes électriques à conducteur porté debout atteignent tous 3 000 kg, ce qui constitue le plafond pratique pour cette classe d'équipement. Les gerbeurs semi-électriques sont plus bas, entre 1 500 kg et 2 000 kg, car l'opérateur fournit toujours l'effort de déplacement. Les gerbeurs électriques à conducteur accompagnant couvrent la bande la plus large, depuis les unités de 500 kg pour les cartons légers jusqu'aux modèles de 2 000 kg, tandis que les gerbeurs électriques à conducteur debout commencent à 1 000 kg et atteignent 3 000 kg. Deux machines qui semblent presque identiques sur un devis peuvent donc différer d'un facteur six en termes de capacité, c'est pourquoi la plaque signalétique est plus importante que le nom du modèle.

Comment le choix du rayonnage modifie la densité de stockage

Rayonnage à palettes sélectif robuste conçu avec des poutres réglables pour un stockage flexible Ce système de rayonnage à palettes sélectif pour usage intensif est conçu pour une efficacité de stockage optimale en entrepôt. Construit en acier laminé à froid, il est doté d'une poutre réglable... Voir le produit →

La densité de stockage est le chiffre le plus souvent sous-estimé dans un projet intensif, et le choix des rayonnages peut multiplier les positions de palettes disponibles sur le même étage. Les chiffres indiqués sont des valeurs de planification indicatives pour 1 000 mètres carrés d'empreinte de rayonnage utilisable et ne constituent pas une garantie du fournisseur. Les rayonnages sélectifs se situent au bas de l’échelle car chaque allée reste ouverte pour un accès direct à chaque palette. Les systèmes à double profondeur, de refoulement et de flux de palettes récupèrent une partie de cet espace d'allée, et les systèmes de drive-in et de navette augmentent encore la densité. Le stockage et la récupération automatisés atteignent le chiffre le plus élevé car l'allée se rétrécit aux dimensions de la machine, mais le métier est l'accès : plus le système est dense, moins les palettes peuvent être récupérées indépendamment.

Pourquoi la discipline de maintenance est payante

C’est pendant les temps d’arrêt que les équipements lourds gagnent ou perdent leur réputation. Le graphique compare les temps d'arrêt imprévus cumulés pour une seule unité soumise à une maintenance planifiée à une approche allant jusqu'à la panne sur cinq ans. Les deux lignes démarrent au même niveau, car les nouvelles machines tombent rarement en panne, mais la troisième année, l'intervalle est d'environ vingt heures et la cinquième année, il atteint environ soixante heures. Ces heures incluent l'attente des pièces, le transfert des charges vers un camion en bon état et la reprogrammation du quart de travail qui dépendait de la machine, de sorte que le coût réel est bien supérieur à la facture de réparation. Un programme couvrant les joints hydrauliques, l'usure des roues et des rouleaux, la discipline de charge de la batterie et l'inspection des crémaillères empêche l'écart de s'aggraver, ce qui est le même modèle décrit dans notre note sur moderniser les équipements d’entreposage et de logistique pour une meilleure performance opérationnelle .

Comparaison de trois configurations robustes

Aucune configuration ne répond à tous les critères, la comparaison est donc établie sous la forme d'un profil plutôt que d'un score. Une flotte de transpalettes électriques fonctionnant avec des rayonnages sélectifs se distingue par sa flexibilité et sa facilité d'entretien, car chaque allée reste ouverte et une seule machine peut desservir l'ensemble du bâtiment. Les rayonnages haute densité améliorent l'efficacité de l'espace et le débit, mais réduisent la flexibilité, car moins de palettes peuvent être atteintes sans en déplacer d'autres au préalable. Un système de navette automatisé est leader en termes de densité et de débit tout en obtenant le score le plus bas en termes de coût initial et de flexibilité. La capacité de charge varie beaucoup moins entre les trois options que ce à quoi s'attendent la plupart des acheteurs, car la conception des rayonnages et des palettes fixe généralement le plafond plutôt que le camion.

Détails des spécifications qui déterminent si un projet fonctionne

Les spécifications ont tendance à échouer sur les détails plutôt que sur la capacité globale. Les contrôles suivants détectent la plupart des problèmes qui surviennent lors de la mise en service plutôt que lors de la phase de devis.

• Centre de charge : un gerbeur évalué à 3 000 kg à 600 mm peut être évalué considérablement moins à 900 mm, indiquez donc le centre de charge réel dans la demande.
• État du sol : vérifiez la capacité de la dalle par rapport à la charge ponctuelle d'une roue entièrement chargée et prévoyez les joints, les espaces de dilatation et les pentes de drainage.
• Largeur de l'allée : la largeur de l'allée de travail correspond à la largeur du camion plus le porte-à-faux de charge plus une marge de direction, et non à la largeur du camion seule.
• Déflexion de la poutre : vérifiez la déflexion autorisée pour la portée réelle et la palette la plus lourde, et non pour la palette moyenne.
• Longueur des fourches par rapport à la profondeur de la palette : les fourches doivent supporter la majeure partie de la profondeur de la palette, sinon le plateau fléchit sous la charge et les patins se fatiguent.
• Batterie et charge : confirmez la durée du quart de travail, les fenêtres de charge disponibles et si la charge d'opportunité correspond au modèle de fonctionnement.

Gerbeur électrique à conducteur debout EPS robuste de 3 000 kg pour la logistique Distance du centre de charge Voir le produit →

Lorsque plusieurs de ces contrôles vont dans des directions différentes, un plan par étapes surpasse généralement un seul achat important. L'achat d'abord d'équipements de manutention, la preuve du cycle de service sur des charges réelles, puis l'ajout de rayonnages à haute densité ou d'automatisation permettent d'aligner le capital sur le débit mesuré ; notre solutions de chaîne d'approvisionnement de fabrication suivez exactement cette séquence pour les usines et les sites d’assemblage.

Les équipements de manutention lourds sont un chemin de charge plutôt qu'une catégorie de produits. La charge part d'une palette, circule sur un camion, repose sur une poutre et part maintenue par un film ou un cerclage ; chaque maillon porte la même masse, et le maillon le plus faible détermine la capacité réelle du système. Faites correspondre les quatre familles à un cycle de service mesuré, maintenez les charges au centre de charge et au sol honnêtes, et l'équipement durera plus longtemps que l'agencement de l'entrepôt qui a motivé l'achat.
