Équipement de manutention manuel : un guide d'achat pratique pour les entrepôts

Une palette de 900 kg de produits en bouteille se trouve à huit mètres de la porte du quai de chargement. Un opérateur, un transpalette manuel, quarante déplacements sur une seule équipe. Ce scénario détermine presque tout ce qui concerne l'équipement de manutention manuel qui doit être posé au sol : le poids de charge maximal définit la capacité nominale minimale, les huit mètres déterminent la proportion de déplacement qui disparaît en poussée et en traction, et les quarante répétitions décident de la rapidité avec laquelle la fatigue se transforme en blessure à l'épaule ou au bas du dos.

La conclusion vient en premier, car elle n’est pas compliquée. Trois chiffres déterminent la décision : le poids de charge maximal, la distance de déplacement aller simple et la hauteur de levage requise. Tout le reste, du matériau des roues et de la géométrie des poignées à l'état du sol et au type de palette, soit soutient ces trois chiffres, soit s'y oppose discrètement.

Ce qui compte comme équipement de manutention manuel

Un équipement de manutention manuel est tout appareil qui soulève, déplace ou positionne une unité de charge en utilisant l'effort humain pour le déplacement, sans moteur de déplacement entraîné. Le levage lui-même est souvent assisté par un système hydraulique ou mécanique, mais l'opérateur fournit le mouvement et garde la charge sous contrôle.

• Transpalettes manuels évalué à 2 000 kg à 2 500 kg, avec une pompe hydraulique qui élève une palette de 85 mm à 200 mm du sol.
• Gerbeurs manuels d'une capacité nominale d'environ 1 000 kg, capable de placer une palette sur une poutre de rack ou une mezzanine à l'aide d'un mât et d'une pompe manuelle ou d'une pédale.
• Diables et diables évalué entre 150 kg et 300 kg, utile pour les boîtes, sacs et fûts sur les itinéraires qu'un transpalette ne peut pas atteindre.
• Chariots à plateforme et à cage évalué entre 250 kg et 500 kg, idéal pour les cartons mixtes et les fourre-tout qui ne touchent jamais une palette.
• Manipulateurs de fûts, patins et roulettes évalué à 300 kg à 500 kg, utilisé pour les tambours simples, les enrouleurs de câbles et les mouvements de machines ponctuels.

Le mot manuel décrit comment l'équipement se déplace et non comment la charge est soulevée. Cette distinction est importante au moment de l'achat. Un transpalette manuel de 2500 kg qui roule facilement à vide peut devenir difficile à arrêter lorsqu'il est à pleine charge sur un niveleur de quai légèrement incliné.

Quatre nombres qui décident du choix

1. Poids de charge maximal, pas poids de charge moyen

La capacité nominale est un maximum pour un plancher plat et intact avec une charge centrée. Les charges réelles sont rarement centrées, sont souvent empilées en hauteur et reposent parfois sur une palette dont la planche est fissurée. Acheter à 100 % de la charge de pointe ne laisse aucune marge pour tout cela, c'est pourquoi la plupart des équipes d'entrepôt spécifient une marge de 20 à 30 % au-dessus du mouvement de routine le plus lourd.

2. Distance de déplacement aller simple

En dessous d'environ 15 mètres, un transpalette manuel est généralement l'option la plus rapide et la moins chère car il n'y a pas de batterie à charger ni de baie de chargement à construire. Entre 15 et 30 mètres, le coût de la main d'œuvre par déménagement commence à grimper. Au-delà de 30 mètres et au-delà d'environ 60 déplacements par équipe, le calcul se déplace généralement vers les équipements motorisés, c'est pourquoi la distance figure dans la spécification avant le numéro de modèle.

3. Hauteur de levage et nombre de répétitions

Si une palette ne doit dégager le sol que de 100 mm, un transpalette suffit. Si elle doit atterrir sur la deuxième poutre de crémaillère à 1 800 mm, la charge doit être levée, maintenue et positionnée, ce qui fait passer l'exigence dans la classe des gerbeurs. Comptez les répétitions aussi soigneusement que le poids : 200 levées de 5 kg par équipe et 20 levées de 50 kg par équipe comportent des profils de risque très différents pour une même personne.

4. Sol, pentes et état du parcours

La résistance au roulement augmente avec le béton brut, les joints de dilatation, les plaques de quai, les rampes et les débris. Un camion qui a besoin de 20 N de force pour continuer à avancer sur du béton poli peut en avoir besoin de trois ou quatre fois plus sur une rampe de chantier usée. Parcourez l'itinéraire complet avec le camion chargé avant de signer la commande, au chargement le plus lourd et à l'heure la plus chargée de la journée.

Pour des charges allant jusqu'à 2 500 kg sur du béton plat, un transpalette manuel standard reste la bête de somme de la catégorie, et il constitue généralement le premier élément de la liste.

Transpalette manuel robuste de 2500 kg, pour la manutention de charges lourdes Vous êtes ici : Produits / Transpalette manuel / Transpalette manuel 2500 kg Transpalette manuel robuste pour la manutention de charges lourdes Voir le produit →

Capacité nominale sur les appareils manuels courants

Le tableau ci-dessus compare la capacité nominale publiée des appareils de manutention manuelle que l'on trouve le plus souvent sur le même étage d'entrepôt. Les transpalettes manuels se situent en haut de gamme avec 2 500 kg, car la charge est transportée sur une palette soutenue par une large fourche et deux ou quatre rouleaux de charge. Les gerbeurs manuels descendent à environ 1 000 kg, et cette réduction n'est pas fortuite : plus une charge doit être élevée, plus le mât et la base doivent résister au basculement. Les chariots à plate-forme, les chariots à fûts et les diables pèsent entre 250 kg et 500 kg, où la charge utile est limitée par la taille du plateau, le diamètre des roues et l'effort de poussée de l'opérateur. La lecture isolée de la capacité peut induire en erreur, car un camion pesant 2 500 kg demande toujours à une seule personne de démarrer, de diriger et d’arrêter l’ensemble de la masse en mouvement. Vérifiez toujours le chiffre sur la plaquette du modèle spécifique, car la même taille nominale est souvent construite dans les versions légères, moyennes et lourdes.

La force de poussée augmente plus rapidement que la charge utile

Les deux courbes montrent comment la force nécessaire pour maintenir un transpalette en mouvement augmente avec la charge utile dans deux conditions différentes de roues et de roulements. Les deux lignes sont calculées à partir d'un simple modèle de résistance au roulement avec une masse de camion de 80 kg, de sorte que les chiffres absolus varieront en fonction de la qualité du sol et du type de pneu, mais la forme des courbes ne change pas. La courbe inférieure représente des roues de grand diamètre fonctionnant sur roulements de précision, où le coefficient de résistance reste proche de 0,012. La courbe supérieure représente de petites roues dures sur une surface plus rugueuse, où le coefficient peut atteindre 0,03, soit plus du double. Avec une charge utile de 250 kg, la différence entre les deux est d'environ 30 N, ce que la plupart des opérateurs ne remarqueraient pas. À 1 500 kg, l'écart s'élargit jusqu'à dépasser 150 N, et c'est à ce moment-là qu'un camion cesse de paraître lourd et commence à paraître difficile à contrôler. De nombreux programmes ergonomiques fixent un plafond interne proche de 200 N pour une poussée soutenue, de sorte qu'un camion confortable à moitié chargé peut dépasser la limite lorsqu'il est plein. C'est pourquoi les spécifications des roues méritent la même attention que la capacité nominale.

Le coût par déplacement change avec la distance

Ce graphique à colonnes groupées compare un indice de coût relatif par mouvement de palette pour la manutention manuelle, semi-électrique et entièrement électrique sur trois bandes de distance. Les chiffres proviennent d'un modèle de planification illustratif plutôt que d'une étude de coûts, mais la forme des colonnes reflète le comportement réel des trois options sur un sol d'entrepôt. La manutention manuelle démarre à moindre coût sur de courtes distances car il n'y a pas de prix d'achat, pas de batterie à remplacer et pas d'infrastructure de recharge à installer. Son indice de coût grimpe alors fortement, car chaque mètre supplémentaire se paye en temps opérateur et en fatigue accumulée. Les options semi-électriques et électriques démarrent plus haut, puisque le coût d’investissement et la maintenance sont facturés en amont, mais leur coût par déménagement reste relativement stable à mesure que la distance augmente. Le crossover atterrit normalement entre 15 et 30 mètres, et il arrive plus tôt lorsque les taux de main-d'œuvre sont élevés, lorsque l'équipe fonctionne 24 heures sur 24 ou lorsque l'itinéraire comprend une rampe.

Comparaison des options manuelles côte à côte

Le graphique radar note trois appareils manuels courants sur les cinq critères qui décident généralement d'un achat. La capacité de charge favorise le transpalette manuel, qui transporte des charges palettisées jusqu'à 2 500 kg sur une fourche large. L'accès aux allées étroites favorise le chariot à plateforme, qui tourne dans un rayon plus petit et se glisse plus facilement entre les montants du rayonnage qu'un transpalette à fourche longue. Le faible coût initial est proche entre le chariot et le transpalette, tandis que le gerbeur manuel se situe légèrement en retrait car le mât, les pieds de base et le système hydraulique ajoutent du matériel et du coût. Le faible effort de l'opérateur est le point où le chariot gagne clairement, car une charge modérée de cartons sur quatre roulettes pivotantes demande très peu à la personne qui le pousse. Le faible entretien est globalement similaire dans les trois modèles, puisqu'aucun d'entre eux ne transporte de batterie, de moteur d'entraînement ou de carte de commande à entretenir. La lecture conjointe des trois formes explique pourquoi les flottes mixtes sont normales : aucun appareil ne gagne sur tous les axes, et la bonne réponse est généralement une combinaison adaptée à la tâche.

Lorsqu'une charge doit être soulevée plutôt que simplement déplacée, un gerbeur manuel comble l'espace entre un transpalette et une unité motorisée, et les modèles avec fourches réglables couvrent plus d'une taille de palette sans accessoires supplémentaires.

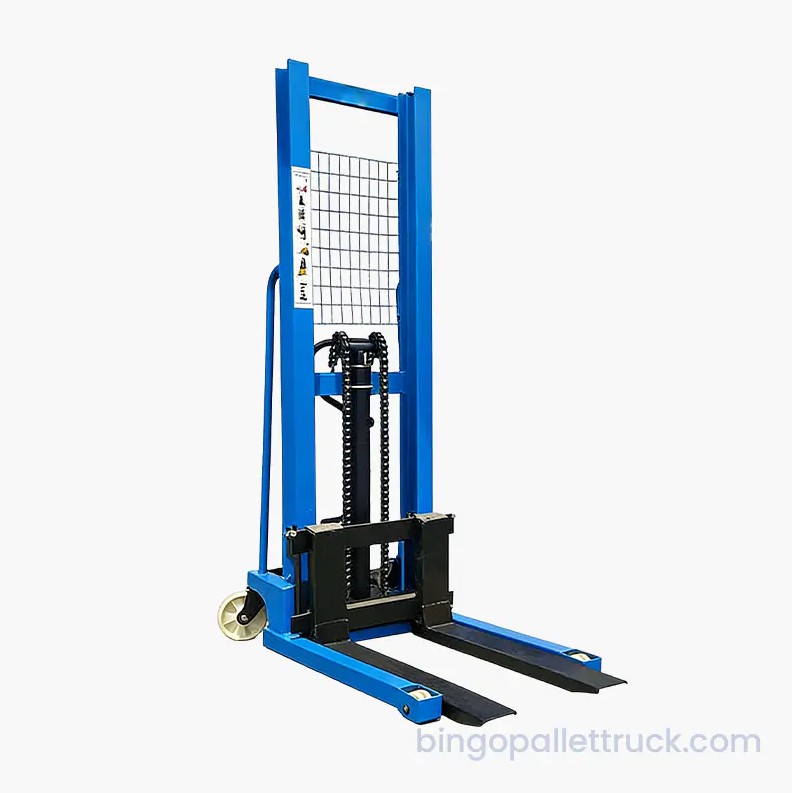

Gerbeur manuel de 1 000 kg avec fourches réglables pour plusieurs tailles de palettes Vous êtes ici : Produits / Gerbeur manuel / Gerbeur manuel 1000 kg avec fourches réglables pour plusieurs tailles de palettes Voir le produit →

N'oubliez pas l'unité de charge en dessous

L'équipement attire l'attention, mais la palette ou le conteneur en dessous décide de la stabilité et du poids réel du déménagement. Une palette en plastique d'un encombrement standard de 1 200 x 1 000 mm pèse une fraction d'une palette en bois comparable, ce qui réduit la masse totale que l'opérateur doit démarrer, diriger et arrêter à chaque déplacement. Les conceptions emboîtables et empilables changent également l'image du stockage : une palette emboîtable vide consomme quelques centimètres de hauteur de pile au lieu d'une palette pleine. Le type de plate-forme est également important, car un dessus solide empêche les petits cartons et les pièces détachées de tomber à travers les planches, tandis qu'une plate-forme grillagée évacue l'eau et pèse moins. Vérifiez que la palette est adaptée au rayonnage sur lequel elle sera placée, car une entrée adaptée à l'empilage au sol peut ne pas convenir à une charge supportée par une poutre. Faire correspondre la palette au camion, au rack et au produit est généralement l'amélioration de fiabilité la moins chère disponible.

Palette en plastique durable de 1200x1000mm à 9 pieds solides pour une utilisation d'expédition fréquente Cette palette en plastique à dessus plat de 1 200 x 1 000 x 140 mm est une solution robuste et rentable pour les opérations d'entrepôt de charges moyennes à lourdes. Construit à partir de HDPE durable, il offre... Voir le produit →

Une courte liste de contrôle de sélection

1. Pesez la charge la plus lourde, pas la moyenne, et ajoutez 20 à 30 % d'espace libre.
2. Mesurez le trajet aller simple le plus long et comptez le nombre de déplacements par quart de travail.
3. Confirmez le point de levage le plus élevé, y compris toute poutre de rack ou niveau mezzanine.
4. Inspectez le tracé à la recherche de joints de dilatation, de seuils, de rampes, de plaques de quai et de débris.
5. Vérifiez l'unité de chargement : taille de la palette, type de plateau, état et compatibilité des racks.
6. Vérifiez la capacité nominale, le type de roue et la disposition des freins sur la plaque modèle réelle.
7. Former les opérateurs au démarrage, à l’arrêt, au contrôle des pentes et à l’inspection quotidienne avant utilisation.

Quand la manipulation manuelle n’a plus de sens

Une fois qu'un itinéraire dépasse environ 30 mètres, effectue plus de 60 mouvements par équipe ou comprend des levages répétés au-dessus de 1 500 mm, la catégorie manuelle cesse d'être la réponse économique. La progression habituelle va du transpalette manuel au gerbeur semi-électrique, puis à l'équipement motorisé tel qu'un transpalette électrique . La même logique s'applique au niveau du système, où les camions, les rayonnages et les conteneurs sont spécifiés ensemble pour une industrie spécifique, comme indiqué dans la présentation des solutions de chaîne d'approvisionnement de fabrication. Le passage à un équipement motorisé n’est pas un échec de l’approche manuelle ; c'est simplement le point où l'arithmétique change.

Les équipements de manutention manuelle récompensent un processus de spécification simple. Pesez la charge la plus lourde, mesurez le trajet aller simple le plus long, confirmez le point de levage le plus élevé, puis parcourez l'itinéraire avec le camion entièrement chargé. Si le dispositif choisi laisse néanmoins à l’opérateur suffisamment de contrôle pour arrêter une palette en mouvement sur une pente, le choix est probablement le bon. Si ce n’est pas le cas, la prochaine étape dans la gamme coûte bien moins cher qu’une simple blessure au dos, une palette tombée ou un rack endommagé.
