Qu’est-ce qu’un rayonnage à palettes ?

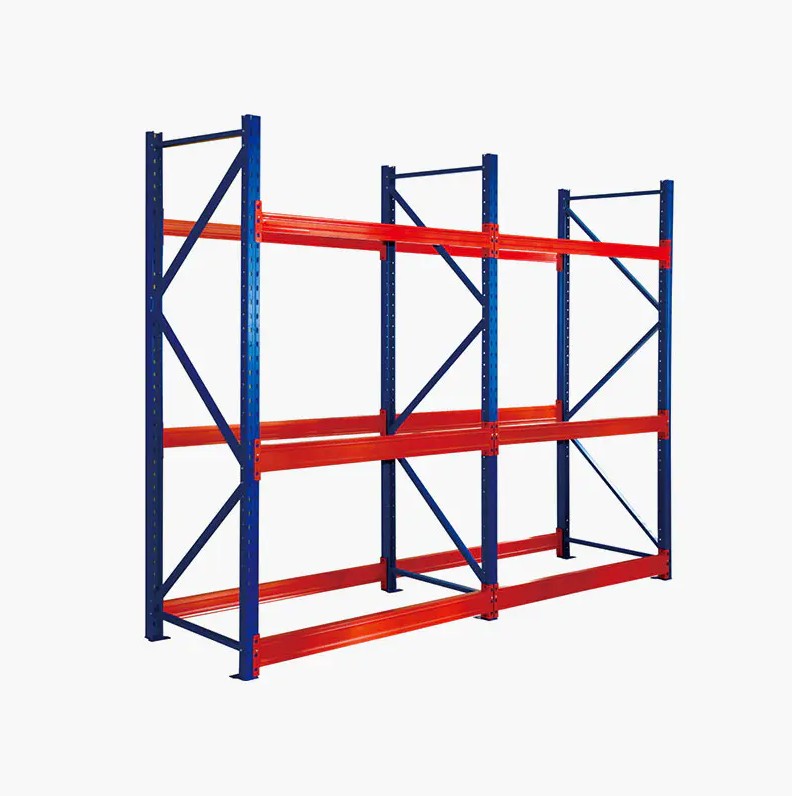

A rayonnage à palettes Le système est un cadre de stockage de matériaux conçu pour contenir des marchandises disposées sur des palettes sur plusieurs niveaux horizontaux au sein d'un entrepôt ou d'une installation de distribution. Il s'agit de la solution de stockage la plus utilisée dans l'entreposage commercial à travers le monde. , permettant aux installations de maximiser l'espace vertical, d'organiser systématiquement les stocks et de permettre aux chariots élévateurs ou aux chariots à mât rétractable d'accéder à chaque palette stockée.

À la base, les rayonnages à palettes se composent de cadres verticaux en acier (colonnes), de poutres de charge horizontales qui s'étendent entre les montants et de divers accessoires de contreventement et de sécurité. Les palettes chargées de marchandises sont placées sur les poutres par des chariots élévateurs, créant des rangées organisées et des niveaux de stockage qui s'étendent vers le haut sur toute la hauteur disponible de l'entrepôt, atteignant généralement 6 à 12 mètres ou plus dans des entrepôts modernes à hauts rayonnages.

L’objectif fondamental des rayonnages à palettes est de transformer l’espace brut au sol en capacité de stockage volumétrique. Un entrepôt avec une hauteur libre de 6 mètres et un système de rayonnage sélectif standard peut stocker trois à quatre fois plus de positions de palettes que la même surface au sol utilisée pour l'empilage sur un seul niveau, ce qui fait des rayonnages l'un des investissements à plus fort impact qu'une opération logistique puisse réaliser.

Composants de base d'un système de rayonnage à palettes

Comprendre les composants structurels des rayonnages à palettes aide les opérateurs à spécifier, installer et entretenir correctement les systèmes. Chaque élément joue un rôle défini dans le chemin de chargement depuis les marchandises stockées jusqu'au sol de l'entrepôt.

Cadres verticaux

Les cadres verticaux constituent l’épine dorsale verticale de la structure du rayonnage. Chaque cadre se compose de deux colonnes verticales reliées par des contreventements horizontaux et diagonaux pour former un panneau rigide. Ils sont fabriqués en différentes hauteurs (généralement de 3 à 12 mètres), profondeurs (600 mm à 1 100 mm) et profils de section (généralement en section C ou en acier à section ouverte) pour répondre à différentes exigences de charge et de hauteur. Le profil des colonnes verticales détermine la capacité de charge du système de rayonnage — les profilés plus lourds supportent des charges plus élevées et résistent à des forces de flexion plus importantes dues à l'impact.

Poutres de charge

Les poutres de charge sont des éléments horizontaux en acier qui relient des paires de cadres verticaux et supportent directement la charge de la palette. Ils sont disponibles en différentes longueurs (généralement de 1 800 mm à 3 600 mm) et profondeurs de section pour s'adapter aux travées à palettes simples, doubles ou triples. Les poutres se connectent aux cadres verticaux via un clip de sécurité ou un système de connecteur de verrouillage, permettant un réglage de la hauteur par incréments standard de 50 mm ou 75 mm pour s'adapter à différentes hauteurs de palettes et de produits sans outils.

Niveaux de faisceau et configuration des baies

Une seule baie de rayonnage se compose de deux cadres verticaux avec un ensemble de poutres de charge à chaque niveau de stockage. Le nombre de niveaux de poutres par travée est déterminé par la hauteur du cadre et le dégagement requis au dessus de chaque palette. Un cadre vertical typique de 6 mètres avec des palettes standard de 1 200 mm de hauteur peut accueillir trois à quatre niveaux de faisceau , chacun contenant une, deux ou trois palettes en fonction de la longueur de la poutre et des dimensions de la palette.

Plaques de base et ancrages au sol

Chaque cadre vertical repose sur une plaque de base qui répartit la charge ponctuelle dans la dalle de plancher de l'entrepôt. Les plaques de base sont ancrées au sol avec des ancrages chimiques ou mécaniques spécifiés par un ingénieur en structure en fonction des charges de rayonnage et des spécifications de la dalle de béton. Un ancrage correct au sol est une exigence critique pour la sécurité et est mandaté par les normes d'installation de rayonnages dans la plupart des marchés.

Accessoires de sécurité et de protection

Une installation de rayonnage entièrement spécifiée comprend une gamme d'accessoires de sécurité : des protections de colonnes et des protections d'extrémité d'allée pour absorber les impacts des chariots élévateurs, des entretoises de rangée pour maintenir des largeurs d'allée dos à dos constantes, des barres de support de palettes ou des ponts métalliques pour les tailles de palettes non standard, des épingles de sécurité sur les connecteurs de poutre et des panneaux de charge affichant la charge maximale autorisée par travée et par niveau. Ces composants sont essentiels à la fois pour la sécurité structurelle et la conformité réglementaire.

Types de systèmes de rayonnages à palettes

Les rayonnages à palettes ne sont pas un produit unique : il s'agit d'une famille de systèmes de stockage, chacun étant conçu pour un équilibre différent en termes de densité de stockage, de sélectivité, de débit de produits et de compatibilité des équipements de manutention. La sélection du bon type est fondamentale pour l’efficacité de l’entrepôt.

Rayonnage à palettes sélectif

Le rayonnage sélectif est le type le plus répandu dans le monde, caractérisé par un stockage de palettes à une seule profondeur avec un accès direct à chaque position de palette depuis l'allée. Il offre 100% de sélectivité — n'importe quelle palette peut être récupérée sans en déplacer une autre — ce qui la rend idéale pour les opérations avec un nombre élevé de SKU, un inventaire mixte ou des exigences de rotation premier entré, premier sorti (FIFO). Sa simplicité, sa flexibilité et sa compatibilité avec les chariots élévateurs à contrepoids et à mât rétractable standard en font le choix par défaut pour la plupart des applications d'entreposage générales.

Rayonnage double profondeur

Les rayonnages à double profondeur stockent les palettes à deux positions de profondeur par voie, accessibles depuis une allée à l'aide d'un chariot à mât rétractable à double profondeur. Cette configuration augmente la densité de stockage d'environ 30 à 40 % par rapport au soutirage sélectif simple profondeur en réduisant le nombre d'allées nécessaires, au prix d'une sélectivité réduite : la palette arrière de chaque voie n'est accessible qu'après retrait de la palette avant. Il convient aux opérations avec plusieurs palettes du même SKU et aux exigences de débit modérées.

Rayonnages drive-in et drive-in

Les rayonnages drive-in permettent aux chariots élévateurs de pénétrer directement dans la structure du rayonnage pour placer ou récupérer des palettes sur des guides ferroviaires continus. Les voies peuvent être 5 à 10 palettes ou plus de profondeur , ce qui en fait l'option de rayonnage statique la plus haute densité pour le stockage en vrac de produits homogènes. Les rayonnages drive-in fonctionnent sur la base du dernier entré, premier sorti (LIFO) (une allée d'accès par voie), tandis que les rayonnages drive-in ont des allées d'accès aux deux extrémités de chaque voie, permettant une rotation FIFO. Ces systèmes sont couramment utilisés dans les entrepôts frigorifiques et les entrepôts de produits alimentaires en vrac où un petit nombre de SKU sont stockés en très grandes quantités.

Rayonnage à poussée

Les rayonnages push-back utilisent généralement un système de chariots et de rails dans chaque voie. 2 à 5 palettes de profondeur . Lorsqu'une nouvelle palette est chargée, il repousse les palettes existantes sur des chariots inclinés. Lorsque la palette avant est retirée, les palettes restantes avancent par gravité. Ce système combine une densité de stockage raisonnable avec un accès LIFO depuis une seule face, en utilisant des chariots à mât rétractable standard sans aucun accessoire spécial.

Rayonnage à flux de palettes

Les rayonnages à palettes (ou à flux gravitaire) utilisent des couloirs à rouleaux ou à roues inclinés qui permettent aux palettes de s'écouler par gravité depuis l'extrémité de chargement jusqu'à la face de prélèvement. Les palettes sont chargées à l'arrière et récupérées par l'avant, ce qui permet véritable rotation FIFO automatiquement sans aucune intervention de l'opérateur. Ce système est particulièrement efficace pour les denrées périssables, les produits pharmaceutiques et les produits soumis à des exigences strictes en matière de rotation des dates. Des profondeurs de couloir de 10 à 20 positions de palettes sont réalisables, offrant une densité de stockage très élevée.

Rayonnage en porte-à-faux

Les rayonnages en porte-à-faux utilisent des bras horizontaux dépassant d'une colonne centrale plutôt que des baies fermées avec des poutres, ce qui les rend idéaux pour stocker des articles longs et de forme irrégulière qui ne rentreraient pas dans les baies de rayonnage classiques, notamment le bois, les barres d'acier, les tuyaux, les meubles et les matériaux en feuilles. Bien qu'il ne s'agisse pas d'un système de rayonnage à palettes au sens conventionnel du terme, il constitue un complément essentiel au stockage de palettes dans de nombreuses installations de distribution et entrepôts de fabrication.

Rayonnage à palettes mobile

Les rayonnages mobiles montent des baies de rayonnages sélectifs standard sur des bases motorisées qui se déplacent sur des rails au sol, compactant ainsi l'ensemble de l'installation de rayonnage en un seul bloc mobile lorsqu'il n'est pas utilisé. Une seule allée est ouverte à la fois, ce qui élimine toutes les allées sauf une du plan d'étage et augmente la capacité de stockage de jusqu'à 80% par rapport au soutirage sélectif statique dans la même surface au sol. Les rayonnages mobiles sont largement utilisés dans le stockage d'archives, les entrepôts frigorifiques et l'entreposage de marchandises de grande valeur, où l'efficacité de l'espace justifie le coût plus élevé du système.

Comparaison des types de rayonnages à palettes

Le tableau ci-dessous résume les principales caractéristiques des types de rayonnages à palettes les plus courants pour guider la sélection du système en fonction des priorités opérationnelles.

Industries qui comptent sur les rayonnages à palettes

Les rayonnages à palettes sont un outil d'entreposage universel déployé dans pratiquement tous les secteurs de l'économie moderne. Son évolutivité et son adaptabilité le rendent adapté aux opérations allant des petits centres de distribution régionaux aux énormes installations de traitement automatisées couvrant des centaines de milliers de mètres carrés.

• Distribution au détail et e-commerce : Les installations à haut débit comptant des milliers de références s'appuient sur des rayonnages sélectifs pour un accès direct à chaque produit, prenant en charge les cycles rapides de préparation de commandes et de réapprovisionnement requis par les modèles de livraison le jour suivant et le jour même.
• Nourriture et boissons : Les entrepôts de produits alimentaires ambiants, réfrigérés et surgelés utilisent des rayonnages à palettes configurés pour la rotation FIFO pour gérer les stocks de produits périssables. Les environnements d’entrepôts frigorifiques rendent l’efficacité spatiale des rayonnages drive-in ou flow racking particulièrement précieux, car la réfrigération de l’espace inutilisé dans les allées est coûteuse.
• Produits pharmaceutiques et soins de santé : Des exigences réglementaires strictes en matière de traçabilité des produits et de rotation des dates font du rayonnage à palettes la norme dans la distribution pharmaceutique. Des configurations de rayonnages propres et accessibles soutiennent également la conformité aux normes de bonnes pratiques de distribution (BPD).
• Automobile et fabrication : Les entrepôts de composants supportant les lignes de production nécessitent un accès fiable et immédiat aux pièces et sous-ensembles, souvent dans un modèle JIT (juste à temps). Les rayonnages sélectifs avec des configurations à allées étroites maximisent la capacité dans les empreintes limitées des magasins adjacents à l'usine.
• Logistique tierce (3PL) : Les prestataires de logistique contractuelle ont besoin de systèmes de rayonnages flexibles qui peuvent être reconfigurés à mesure que les contrats clients et les gammes de produits évoluent. L'adaptabilité des rayonnages sélectifs et leur large compatibilité avec différents équipements de manutention en font le choix dominant pour les installations 3PL multi-clients.
• Matériaux de construction et fournitures de construction : Les produits de format long tels que le bois, les tuyaux et les profilés nécessitent des rayonnages à palettes en porte-à-faux, tandis que les matériaux ensachés ou palettisés utilisent des rayonnages à palettes conventionnels. De nombreux commerçants en bâtiment et distributeurs de produits de construction exploitent les deux types de systèmes dans la même installation.

Facteurs clés dans la conception et les spécifications des rayonnages à palettes

Une installation de rayonnage à palettes est un système structurel et non un meuble standard. Une spécification correcte nécessite une analyse systématique de l’environnement de l’entrepôt, des marchandises à stocker et des équipements de manutention à utiliser.

Dimensions des palettes et des charges

Les dimensions de la palette – le plus souvent 1 200 × 800 mm (palette Europe) ou 1 200 × 1 000 mm (palette industrielle) – déterminent la longueur minimale de la poutre et la profondeur du cadre requises. La hauteur et le poids de la palette chargée déterminent l'espacement au niveau des poutres ainsi que la section de la poutre et du montant nécessaires pour supporter la charge. Les charges de palettes typiques vont de 500 kg à 1 500 kg , avec des systèmes de rayonnages robustes pouvant accueillir des charges supérieures à 3 000 kg par position de palette.

Hauteur libre de l'entrepôt et charge au sol

La hauteur libre disponible sous l'obstacle structurel le plus bas (poutre de toit, tuyauterie de gicleurs ou éclairage) détermine la hauteur maximale du rayonnage. Les installations de rayonnages doivent maintenir un dégagement minimum entre le niveau de la poutre supérieure et la structure du bâtiment - généralement 500 mm à 1 000 mm pour la suppression des incendies et l’efficacité de l’éclairage. La dalle de plancher de l'entrepôt doit également être évaluée par un ingénieur en structure pour confirmer qu'elle peut supporter les charges ponctuelles imposées par les plaques de base des rayonnages à pleine charge.

Compatibilité des chariots élévateurs et des équipements de manutention

Les largeurs d'allée sont directement déterminées par le rayon de braquage et la hauteur du mât de l'engin de manutention. Les chariots élévateurs à contrepoids standard nécessitent des allées de travail de 3 500 mm à 4 000 mm , tandis que les chariots à mât rétractable fonctionnent dans des allées de 2 700 mm à 3 200 mm. Les camions pour allées étroites (NA) et très étroites (VNA) peuvent travailler dans des allées aussi étroites que 1 800 mm à 2 200 mm, augmentant ainsi considérablement la proportion de surface au sol consacrée au stockage plutôt qu'à la circulation. Le choix de l'équipement de manutention doit être effectué en conjonction avec, et non après, la conception du système de rayonnages.

Sécurité incendie et intégration de systèmes de gicleurs

Les installations de rayonnages à palettes doivent être conformes aux réglementations de sécurité incendie concernant les exigences en matière de gicleurs dans les racks, les dispositions relatives à l'espace de combustion entre les rangées de rayonnages dos à dos et la classification du risque d'incendie des marchandises stockées. Dans de nombreuses juridictions, le soutirage au-dessus d'une certaine hauteur nécessite des têtes de gicleurs dans le rack à des niveaux intermédiaires, et la disposition des racks doit fournir des espaces de cheminée dégagés - généralement Espaces libres de 75 à 150 mm entre les rangées de cadres dos à dos — pour permettre à la chaleur et aux gaz de remonter jusqu'aux systèmes de détection au niveau du toit en cas d'incendie.

Capacité de charge des rayonnages à palettes : comment elle est calculée

La capacité de charge dans les rayonnages à palettes est exprimée à trois niveaux : par position de palette (le poids maximum qu'une seule palette et sa charge peuvent supporter sur une paire de poutres), par niveau de poutre (la charge totale sur toutes les positions de palette sur une paire de poutres) et par baie (la charge totale sur tous les niveaux de poutres dans une travée de cadre vertical). La surcharge de l'un de ces trois niveaux constitue un risque sérieux pour la sécurité structurelle. et constitue l'une des principales causes d'effondrement des rayonnages dans les entrepôts du monde entier.

Les capacités de charge sont déterminées par le fabricant de rayonnages au moyen de calculs techniques et d'essais physiques conformément à des normes telles que EN 15512 (Europe), RMI (Amérique du Nord) ou AS 4084 (Australie). Chaque travée de rayonnage installée doit afficher un avis de charge précisant la charge maximale autorisée par niveau de poutre et par travée. Ces avis de chargement sont une exigence de sécurité obligatoire conformément à la plupart des normes nationales de rayonnage et des réglementations de sécurité sur le lieu de travail.

Les facteurs qui réduisent la capacité de charge effective d'un système de rayonnage en dessous de son maximum théorique comprennent les dommages aux montants dus à l'impact d'un chariot élévateur, les goupilles de sécurité manquantes sur les connecteurs de poutre, les réglages incorrects de la hauteur des poutres et la défaillance des ancrages au sol. Une inspection régulière et une réparation rapide des composants endommagés sont essentielles au maintien du système à sa capacité nominale.

Sécurité des rayonnages à palettes : inspection, maintenance et conformité

Le rayonnage à palettes est un système structurel soumis à des contraintes mécaniques continues dues au chargement, au déchargement et au contact accidentel avec un chariot élévateur. Un programme proactif d’inspection et de maintenance n’est pas facultatif : il s’agit d’une obligation légale et de sécurité dans la plupart des environnements d’exploitation.

Intervalles d'inspection réguliers

• Contrôles visuels quotidiens : Les opérateurs d'entrepôt doivent signaler immédiatement aux superviseurs les dommages visibles (montants pliés, poutres délogées, goupilles de sécurité manquantes ou protections de colonnes déplacées).
• Inspections documentées hebdomadaires : Un inspecteur interne formé des rayonnages doit effectuer une visite systématique de toutes les baies de rayonnage, en enregistrant tout dommage à l'aide d'un système de code couleur standardisé (Vert = sûr, Ambre = surveiller/réparer bientôt, Rouge = mettre immédiatement hors service).
• Expertise annuelle : Un inspecteur de rayonnages qualifié (accrédité auprès de la SEMA au Royaume-Uni ou de normes nationales équivalentes) doit effectuer une inspection indépendante complète de l'ensemble de l'installation de rayonnages au moins une fois par an, en fournissant un rapport écrit et des mesures correctives recommandées.

Seuils de dommages pour les colonnes verticales

La forme la plus courante de dommages aux rayonnages est la déformation des colonnes verticales suite à l'impact d'un chariot élévateur au niveau du sol. La plupart des normes de rayonnage précisent qu'un montant présentant une déformation visible (arc ou courbure) dépassant 3 mm sur 300 mm de longueur de colonne doit être immédiatement mis hors service et remplacé avant que la baie ne soit remise en service. Même les impacts mineurs et répétés accumulent des dommages dus à la fatigue qui ne sont pas visibles à l'œil nu, ce qui rend une inspection professionnelle essentielle.

Utilisation des rayonnages à palettes et de l'espace d'entrepôt

L’un des arguments les plus convaincants en faveur des rayonnages à palettes est l’amélioration mesurable de l’utilisation de l’espace qu’ils apportent. Dans un entrepôt typique, le rapport entre la surface de stockage et la surface totale au sol – ainsi que la proportion du volume total du bâtiment réellement occupée par les marchandises stockées – sont des indicateurs clés pour évaluer l’efficacité des installations.

Un entrepôt utilisant uniquement l'empilage de blocs au niveau du sol à une hauteur de pile maximale de 2 palettes peut atteindre une densité de stockage d'environ 0,8 palette par mètre carré de surface au sol . L'installation d'un système de rayonnages sélectifs de 6 mètres dans le même espace, avec des allées standard pour chariots à mât rétractable de 2 700 mm, peut augmenter ce chiffre jusqu'à 2,5 à 3,5 palettes par mètre carré — plus que tripler la capacité de stockage effective du bâtiment sans aucune modification de son empreinte au sol.

Les systèmes automatisés de stockage et de récupération (AS/RS) à grande hauteur utilisant des rayonnages jusqu'à 40 mètres de hauteur avec des transstockeurs robotisés peuvent pousser la densité de stockage à 6 à 10 palettes par mètre carré ou au-delà , représentant l'extrémité supérieure de ce que la technologie des rayonnages à palettes peut réaliser en combinaison avec l'automatisation des entrepôts.

Installation de rayonnages à palettes : étapes clés

Une installation de rayonnages à palettes est un projet structuré qui nécessite une planification minutieuse, une exécution précise et une vérification post-installation avant le chargement et la mise en service du système.

1. Étude de site et évaluation du sol : Mesurez l'empreinte au sol disponible de l'entrepôt, confirmez les hauteurs libres, cartographiez les colonnes et les positions des obstacles, et commandez une évaluation de la charge au sol à un ingénieur en structure.
2. Conception du système et planification de l'aménagement : Développez une disposition à l'échelle montrant les rangées de rayonnages, les largeurs d'allées, les itinéraires de sortie de secours, les espaces de fumée de sécurité incendie et les chemins de circulation des équipements de manutention. Confirmez que les spécifications des poutres et du cadre répondent aux exigences de charge.
3. Livraison et mise en scène des composants : Livrez les cadres verticaux, les poutres, les plaques de base, les ancrages et les accessoires sur le site. Organisez les composants par baie pour un séquençage d’installation efficace.
4. Montage et mise à niveau du cadre : Placez les plaques de base sur le plan du sol, érigez les cadres verticaux et vérifiez l'alignement vertical. Les variations mineures du niveau du sol sont compensées en calant sous les plaques de base avant l'ancrage.
5. Ancrage au sol : Percez et installez des ancrages de sol chimiques ou mécaniques à la profondeur d'encastrement et aux valeurs de couple spécifiées selon les spécifications de l'ingénieur. Ne remplacez pas les types d’ancres et ne sautez pas d’ancres.
6. Installation des poutres et réglage de la hauteur : Ajustez les poutres aux hauteurs appropriées pour le premier niveau de palette, en confirmant que les verrous de poutre ou les goupilles de sécurité sont entièrement engagés à chaque point de connexion.
7. Accessoires de sécurité et avis de chargement : Installez des protections de colonne, des entretoises de rangée, des protecteurs d'extrémité d'allée et tous les ponts métalliques ou supports de palettes requis. Corrigez les avis de charge sur chaque baie avant la mise en service du système.
8. Inspection avant utilisation : Effectuer une inspection formelle avant utilisation de l'installation terminée par rapport aux dessins de conception avant que des palettes ne soient placées sur le système.

Intégration des rayonnages à palettes et de l'automatisation des entrepôts

Les rayonnages à palettes modernes servent de plus en plus de cadre structurel dans lequel fonctionnent les systèmes d'automatisation d'entrepôt. Le rayonnage lui-même ne bouge pas, mais les systèmes qui chargent et récupèrent les palettes sont devenus progressivement plus sophistiqués : des chariots élévateurs manuels aux véhicules guidés semi-automatisés (AGV) en passant par les systèmes de stockage et de récupération automatisés entièrement robotisés (AS/RS).

Systèmes de navette automatisés utilisez des chariots navettes alimentés par batterie qui se déplacent dans les voies de rayonnage pour placer et récupérer automatiquement les palettes, contrôlés par un système de gestion d'entrepôt (WMS). Ces systèmes sont particulièrement efficaces dans les configurations de type drive-in à haute densité, éliminant la nécessité pour les chariots élévateurs de pénétrer entièrement dans la structure des rayonnages, réduisant ainsi le risque de dommages structurels et améliorant considérablement le débit.

AS/RS à charge unitaire (transtockeurs automatisés) opérer dans des allées très étroites dans des structures de rayonnages à hauts rayonnages, en utilisant des grues guidées par rail pour atteindre des temps de cycle de 60 à 120 mouvements de palettes par heure par allée de grue . Ces systèmes maximisent à la fois la densité de stockage et la vitesse de débit, ce qui en fait la solution privilégiée pour les opérations de distribution à grande échelle où le coût du terrain et le coût de la main d'œuvre sont importants.
