Protection des rayonnages à palettes pour chariots élévateurs : un guide pratique pour prévenir les dommages en entrepôt

Lors d'une visite de routine dans un centre de distribution, un responsable d'entrepôt a remarqué une petite bosse sur la bride inférieure d'un montant de rayonnage à palettes. Aucune charge ne se trouvait dans cette baie, donc la bosse a été enregistrée comme étant cosmétique. Trois semaines plus tard, un chariot élévateur frôlant la même colonne a provoqué la déformation de la section bosselée, envoyant une baie entière de palettes au sol. C’est ainsi que se produisent généralement les dommages aux rayonnages à palettes : de petites collisions, des panneaux d’avertissement ignorés et une structure qui tombe en panne bien plus tôt que prévu.

La protection des palettiers pour chariot élévateur n'est pas un accessoire. Il s’agit d’un élément fondamental de la sécurité des entrepôts et de la gestion des actifs. Dans la plupart des systèmes de rayonnages, les montants et les extrémités des allées sont conçus pour supporter des charges verticales et non des impacts latéraux. Lorsqu'un chariot élévateur heurte une colonne non protégée à faible vitesse, la capacité de charge de cet élément peut chuter considérablement. Protégez le rack avant le premier impact, puis inspectez et entretenez la protection dans le cadre des opérations normales.

Pourquoi la protection des rayonnages à palettes est plus importante que vous ne le pensez

Un montant non protégé est le point faible de tout rayonnage à palettes. Il est conçu pour supporter les charges de compression des poutres et des palettes. Un impact latéral d'un chariot élévateur plie la semelle de la colonne et, une fois la section transversale déformée, le chemin de charge change. Cette colonne courbée peut toujours supporter son poids actuel, mais elle perd l'essentiel de sa capacité à absorber des contraintes supplémentaires, telles qu'un deuxième impact, un déplacement de charge ou une vibration normale du rack.

Le tableau ci-dessus classe les sources les plus courantes de dommages aux rayonnages à palettes dans les entrepôts sans protection dédiée. Les impacts de chariots élévateurs contre les montants représentent la part la plus importante, suivis par les impacts aux extrémités des allées. Les erreurs de chargement et de déchargement créent également des dommages constants, même en l’absence de collision. Cette répartition est importante car les deux principales sources se produisent exactement là où de simples gardes peuvent faire la différence. Un programme de protection couvrant les montants et les extrémités des allées peut donc répondre à la plupart des risques. Les pourcentages peuvent varier selon les établissements, mais la tendance est remarquablement cohérente.

Un détail important est la différence entre les dommages visibles et cachés. Une bosse à l'arrière d'un montant peut ne pas être visible lors d'un passage rapide, mais elle modifie quand même la capacité structurelle de la colonne. C'est pourquoi la protection doit être installée avant que les dommages ne soient détectés, et non après la découverte d'un cadre plié.

Où se concentrer : montants, extrémités de rack et extrémités de poutres

Les rayonnages à palettes comportent trois zones les plus susceptibles d'être heurtées par un chariot élévateur : les montants face aux allées, les extrémités des rayonnages aux coins des allées et les extrémités des poutres là où les charges entrent et sortent. Chaque zone nécessite un type de protection différent car l'angle et la fréquence d'impact sont différents.

Une approche efficace traite ces trois zones comme un seul système. Lorsqu'un chariot élévateur tourne au bout d'une allée, la protection d'extrémité du rack subit le premier coup et éloigne le chariot du montant. Lorsqu'une charge est placée trop rapidement, la plaque d'impact à l'extrémité de la poutre protège le mécanisme de verrouillage. Ainsi, la protection fonctionne mieux lorsqu’elle est adaptée au modèle de circulation de chaque allée.

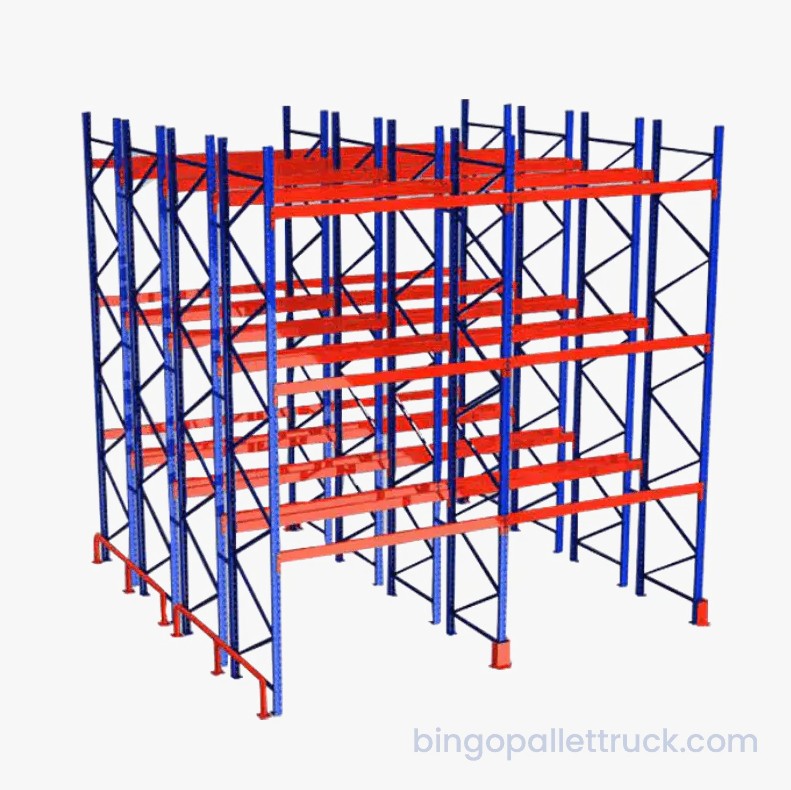

Rayonnage à palettes sélectif robuste avec poutres réglables Ce rayonnage à palettes à poutres réglables supporte jusqu'à 1 800 kg par couche et convient à des configurations de stockage flexibles. Il est pertinent ici en tant que base structurelle pour évaluer les besoins en matière de protection des allées et de dégagement des chariots élévateurs. Voir le produit →

Comparaison des options de protection : gardes, barrières et bornes

Les exploitants d’entrepôt peuvent choisir parmi plusieurs méthodes de protection de base. Les protections de colonne s'enroulent autour d'un montant, les protections d'extrémité de rack protègent la face extérieure d'une rangée et les bornes ou barrières créent une séparation physique entre le trafic des chariots élévateurs et le rack. La bonne option dépend de la largeur de l’allée, du type de camion et de la fréquence à laquelle une zone spécifique est touchée.

Le diagramme à colonnes illustre l’impact d’un plan de protection à plusieurs niveaux. Une installation sans protection peut facilement enregistrer plus de vingt incidents de dommages aux racks par an. L'ajout de protections de colonne de base réduit le nombre de coups directs vers le haut, mais laisse les extrémités des allées et des poutres exposées. Un programme de protection complet, qui comprend des protecteurs verticaux, des protections d'extrémité et des barrières, ramène ce nombre à un petit chiffre. Ce n'est pas un numéro fixe ; la tendance est conforme aux observations de l’industrie. Même une augmentation modeste de la protection entraîne une baisse rapide des coûts de réparation et des temps d'arrêt.

Le graphique radar compare deux matériaux de protection courants sur cinq critères de performance. Le polygone bleu montre des protections en acier avec une résistance élevée aux chocs et une vitesse d'installation inférieure. Le polygone le plus clair présente des protections en polymère avec une installation plus rapide et une résistance aux chocs légèrement inférieure. Le coût et la facilité de maintenance sont comparables pour les deux, tandis que la visibilité favorise les protections en polymère plus légères dans les allées étroites. Le compromis est clair : l’acier offre la protection ponctuelle la plus solide, tandis que le polymère est plus facile à installer et à inspecter. Pour les allées soumises à des impacts violents fréquents, l’acier reste le choix le plus sûr ; pour les zones à faible trafic, le polymère offre souvent une protection suffisante à un coût d'installation inférieur.

Des choix d’agencement et de conception qui réduisent les impacts des chariots élévateurs

La protection des racks ne se limite pas à l’ajout de protections. La disposition de l'entrepôt détermine la fréquence à laquelle un chariot élévateur entre en contact avec un rayonnage. Les allées étroites, les coins aveugles près des extrémités des rayonnages et les zones de chargement sans espace de rotation suffisant créent des conditions propices à l'impact. Les choix de conception peuvent supprimer ces conditions avant qu’elles ne deviennent un problème.

Le graphique linéaire montre un modèle courant après la mise en œuvre d'un programme de protection. Au cours des trois premiers trimestres, les incidents de dommages restent élevés car le rack ne dispose pas de protections dédiées. A la fin du quatrième trimestre, la protection est installée et la formation des opérateurs commence. Par la suite, le nombre d’impacts signalés diminue régulièrement. Les deux segments de la ligne rendent l'effet facile à voir : le plateau élevé avant la protection et la tendance à la baisse après. Cette tendance est souvent encore plus forte dans les installations qui ajustent également la disposition des allées et la fluidité du trafic.

• Gardez l'espace entre les rayons de braquage du chariot élévateur et les extrémités du rack au-dessus du minimum recommandé par le fabricant du rack.
• Installez des miroirs ou des miroirs de sécurité convexes aux intersections des allées aveugles.
• Utilisez des marquages ​​au sol haute visibilité pour guider les opérateurs dans les zones de chargement.
• Envisagez des conceptions de rayonnages à flux ou de rayonnages drive-in qui limitent la distance parcourue par un chariot élévateur à l'intérieur du rayonnage.

Les changements de mise en page ne sont pas toujours coûteux. La réaffectation des allées à fort trafic loin des extrémités des rayonnages, l'ajout d'un cercle de braquage à l'extrémité de chaque rangée et la formation des opérateurs à s'approcher perpendiculairement au rayonnage peuvent réduire la fréquence des impacts sans rénovation majeure.

Construire un plan de protection simple pour les rayonnages à palettes

Vous n’avez pas besoin de repenser l’ensemble de votre entrepôt pour commencer à protéger les rayonnages à palettes. Un plan pratique commence par une présentation pas à pas et se termine par des vérifications programmées. Les étapes ci-dessous sont suffisamment simples pour une installation existante et suffisamment flexibles pour une nouvelle construction.

1. Parcourez chaque allée et marquez les montants et les extrémités du rack qui présentent des courbures, des rayures ou des protections déplacées.
2. Installez d'abord la protection sur les colonnes les plus exposées, généralement les deux premiers montants à chaque extrémité d'allée et chaque colonne à proximité d'un virage.
3. Former les opérateurs de chariots élévateurs à signaler tout contact avec le rack, même si le chariot n'a pas été visiblement endommagé.
4. Planifiez une inspection documentée après chaque impact signalé et un audit complet du rack une fois par an.
5. Examinez la disposition des coins aveugles et des zones de virage exiguës et ajustez la circulation avant de remplacer les gardes.

Si les rayonnages eux-mêmes sont plus anciens ou ne correspondent pas à la flotte actuelle de chariots élévateurs, envisagez de moderniser la structure de stockage dans le cadre d'un investissement plus large en matière de sécurité. Un système haute densité peut réduire le temps passé par un chariot élévateur dans des rangées étroites, et un rack sélectif bien conçu fournit l'espace dont les opérateurs ont besoin pour placer les charges en toute sécurité. Pour une recommandation spécifique à une installation, contactez notre équipe de solutions d'entrepôt ou consultez notre solutions de chaîne d'approvisionnement de fabrication pour voir comment une configuration intégrée de rayonnage et de manutention réduit le risque de collision.
